Nová Bystrica – úprava toku

LokalitaNová Bystrica

Rok projektu2015

Stupeň dokumentácieProjekt stavby (PS) Dokumentácia skutočnej realizácie stavby (DSRS) Autorský dozor pri výstavbe (AD)

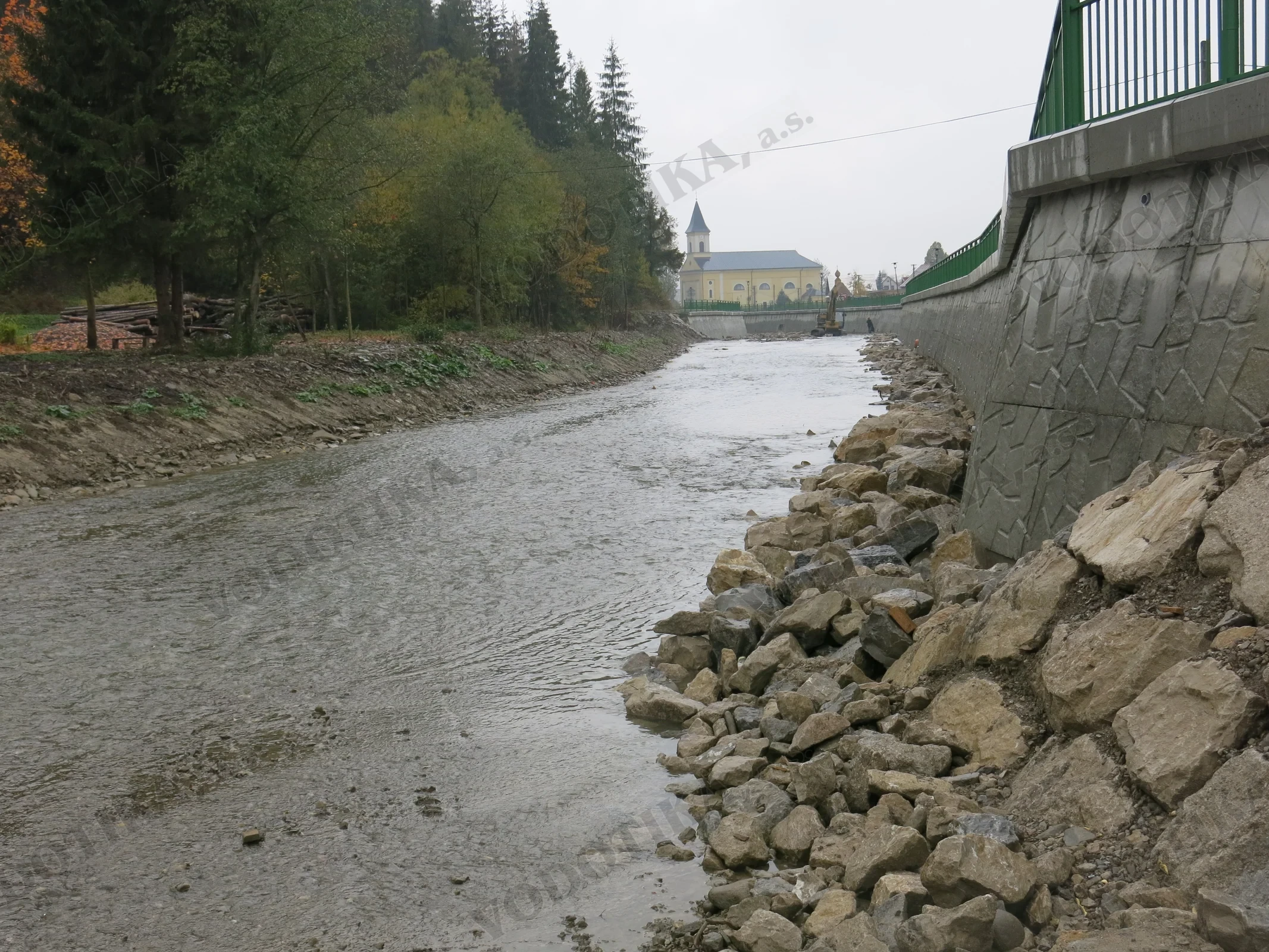

Nová Bystrica – úprava toku – Obr. 12 - po výstavbe (október 2015) — Obr. 12 - po výstavbe (október 2015)

Základné údaje charakterizujúce stavbu a jej budúcu prevádzku:

Projektová dokumentácia boli vyhotovená za účelom úpravy toku v obci Nová Bystrica. Pravý svah je opevnený zvislým betónovým oporným múrom. Ľavý svah je opevnený ťažkým kamenným záhozom, kameňom nad 500 kg. Na zabezpečenie stability dna sú v toku navrhnuté kamenné priečne prahy, ktoré majú v strede lichobežníkový otvor, aby bola zabezpečená bezbariérová migrácia rýb.

Fotografie a výkresy

14 médií

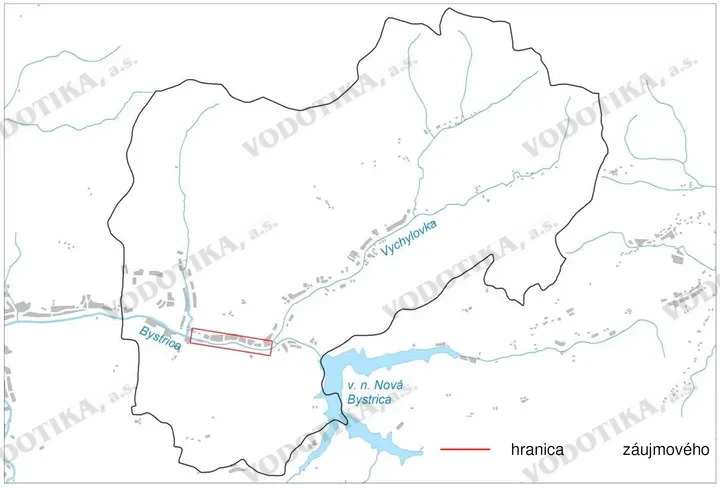

Nová Bystrica – úprava toku – Obr. 1 - situácia — Obr. 1 - situácia

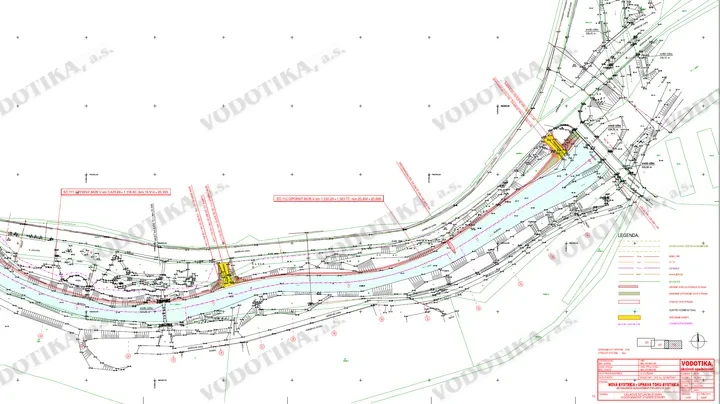

Nová Bystrica – úprava toku – Obr. 2 - situácia úpravy toku A — Obr. 2 - situácia úpravy toku A

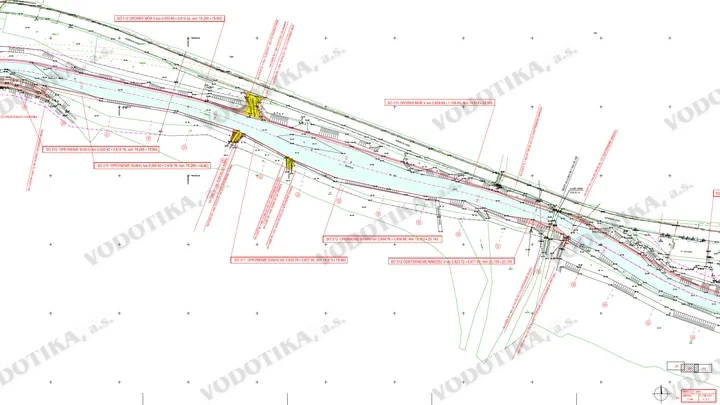

Nová Bystrica – úprava toku – Obr. 3 - situácia úpravy toku B — Obr. 3 - situácia úpravy toku B

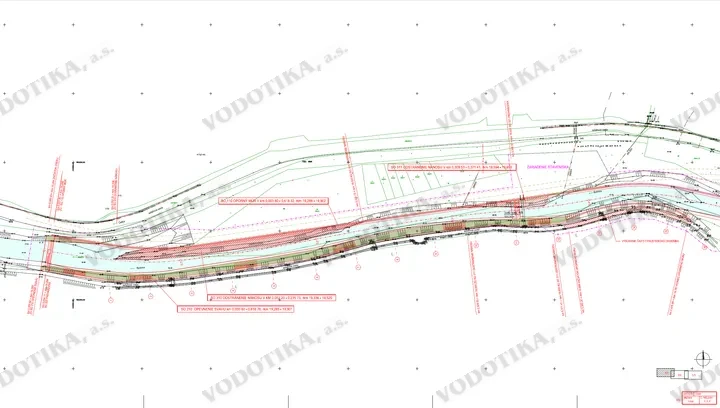

Nová Bystrica – úprava toku – Obr. 4 - situácia úpravy toku C — Obr. 4 - situácia úpravy toku C

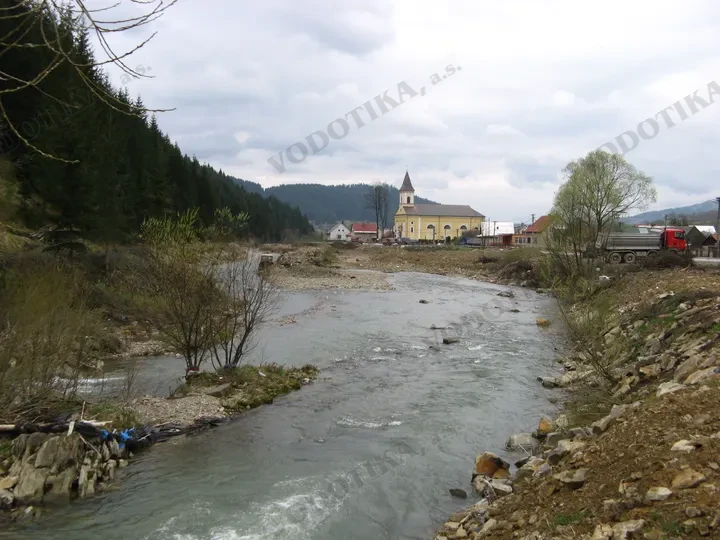

Nová Bystrica – úprava toku – Obr. 5 - pred výstavbou (apríl 2008) — Obr. 5 - pred výstavbou (apríl 2008)

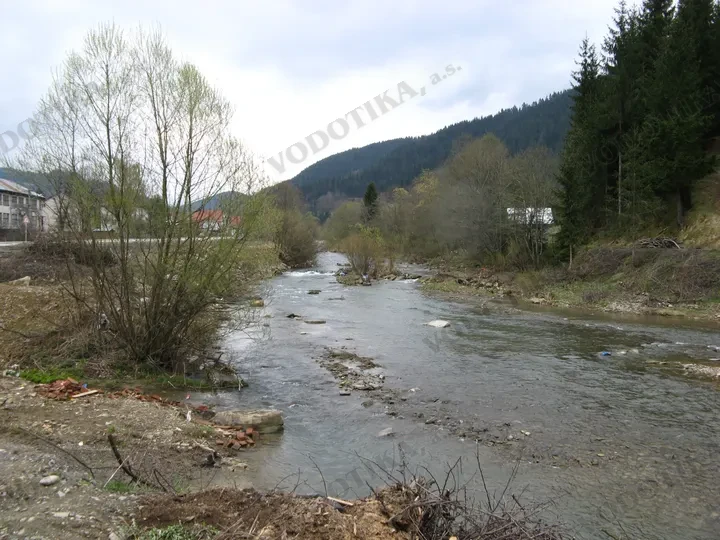

Nová Bystrica – úprava toku – Obr. 6 - pred výstavbou (apríl 2008) — Obr. 6 - pred výstavbou (apríl 2008)

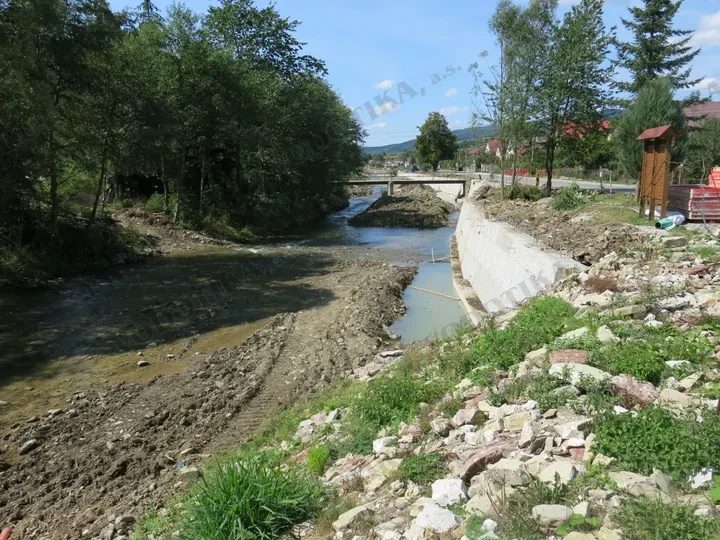

Nová Bystrica – úprava toku – Obr. 7 - počas výstavby (august 2015) — Obr. 7 - počas výstavby (august 2015)

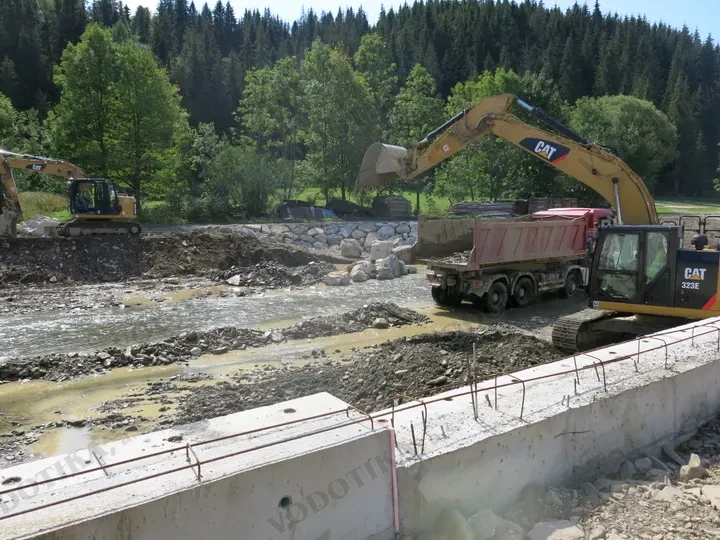

Nová Bystrica – úprava toku – Obr. 8 - počas výstavby (august 2015) — Obr. 8 - počas výstavby (august 2015)

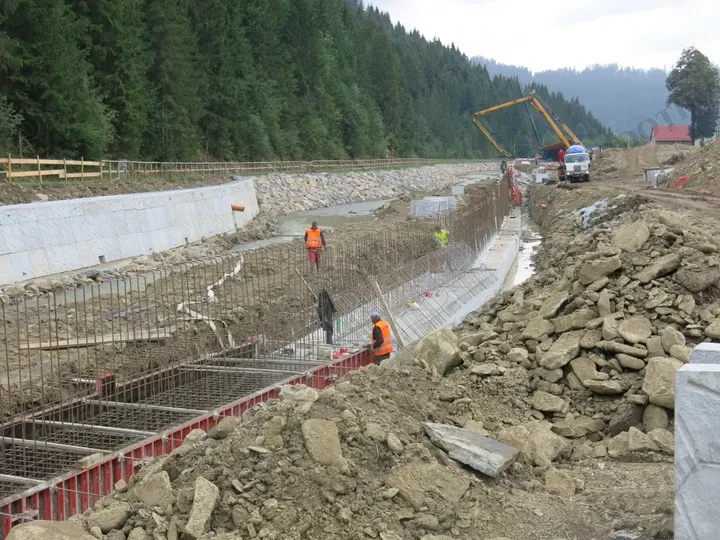

Nová Bystrica – úprava toku – Obr. 9 - počas výstavby (september 2015) — Obr. 9 - počas výstavby (september 2015)

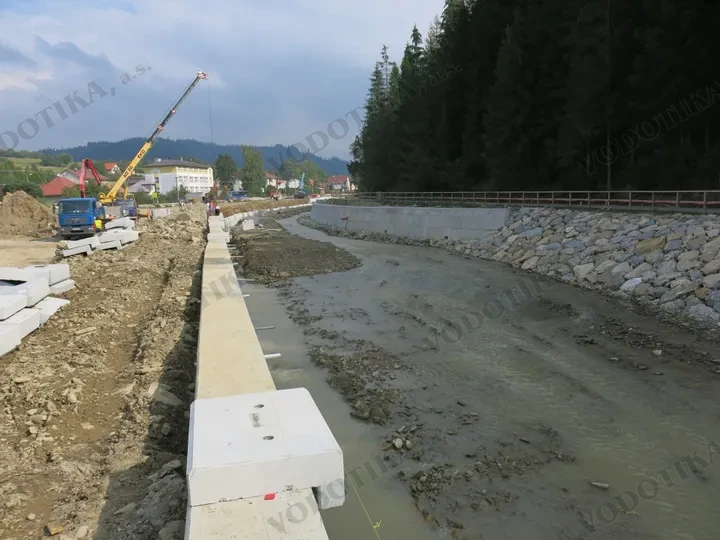

Nová Bystrica – úprava toku – Obr. 10 - počas výstavby (september 2015) — Obr. 10 - počas výstavby (september 2015)

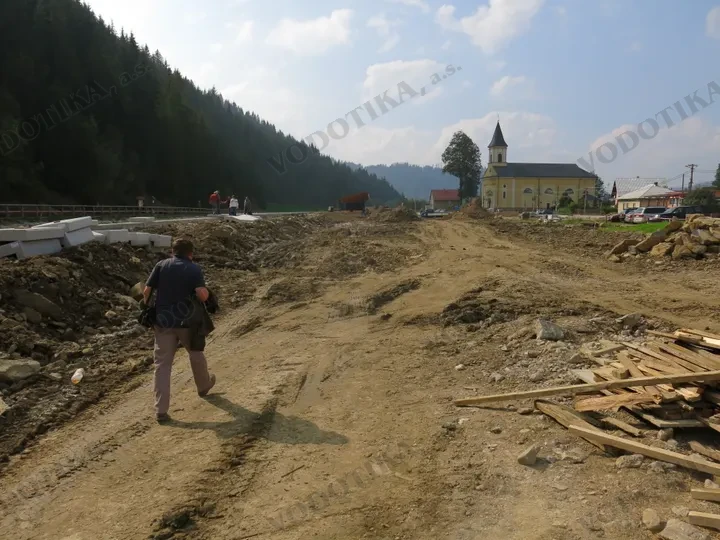

Nová Bystrica – úprava toku – Obr. 11 -počas výstavby (september 2015) — Obr. 11 -počas výstavby (september 2015)

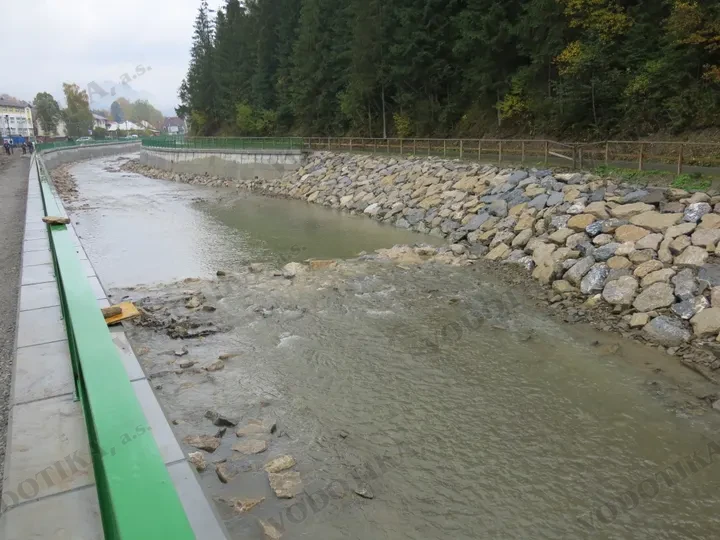

Nová Bystrica – úprava toku – Obr. 13 - po výstavbe (október 2015) — Obr. 13 - po výstavbe (október 2015)

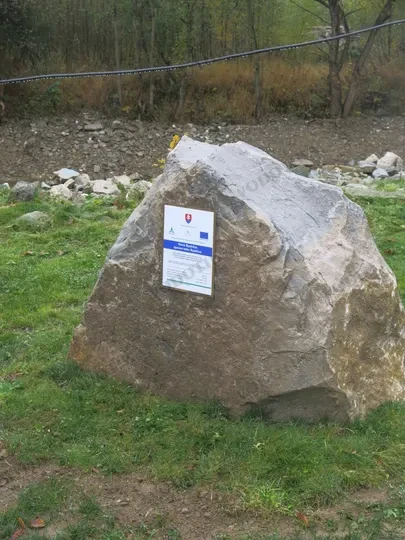

Nová Bystrica – úprava toku – Obr. 14 - po výstavbe (október 2015) — Obr. 14 - po výstavbe (október 2015)

Ďalšie projekty v tejto oblasti

Charakter stavby	Nová - protipovodňová ochrana
Typ PPO	Oporné múry a stabilizovanie svahu
Tok	Bystrica
Hodnota Q100	150 m3·s-1
